描述

SC4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 SC4054 成为便携式应用的理想选择。SC4054 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对 芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。 当充电电流在达到最终浮充电压之后降至设定值 1/10 时，SC4054 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，SC4054 自动进入一个低电流状 态，将电池漏电流降至 2uA 以下。也可将 SC4054 置于停机模式，以而将供电电流降至 45uA。SC4054 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指 示充电结束和输入电压接入的状态引脚。

特点

·高达 800mA 的可编程充电电流； ·无需 MOSFET、检测电阻器或隔离二极管； ·用于单节锂离子电池、采用 SOT23-5 封装的完 整线性充电器； ·恒定电流/恒定电压操作，并具有可在无过热危 险的情况下实现充电速率最大化的热调节功能； ·直接从 USB 端口给单节锂离子电池充电； ·精度达到±1%的 4.2V 预设充电电压； ·用于电池电量检测的充电电流监控器输出； ·自动再充电； ·充电状态输出引脚； ·C/10 充电终止； ·待机模式下的供电电流为 45uA； ·2.9V涓流充电器件版ᴀ； ·软启动限制了浪涌电流； ·采用 5 引脚 SOT-23 封装。

绝对最大额定值 ·输入电源电压（VCC）：-0.3V～10V ·PROG：-0.3V～VCC+0.3V ·BAT：-0.3V～7V · ：-0.3V～10V ·BAT 短路持续时间：连续 ·BAT 引脚电流：800mA ·PROG 引脚电流：800uA ·最大结温：145℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒）：260℃

应用 ·蜂窝电话、PDA、MP3播放器； ·充电座； ·蓝牙应用。

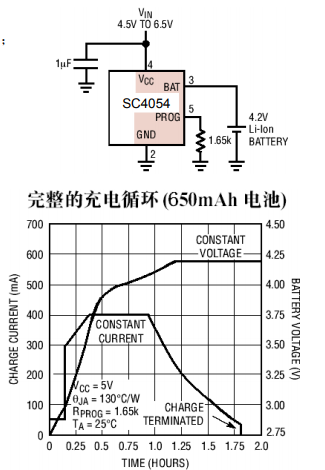

典型应用 400mA 单节锂离子电池充电器
