描述

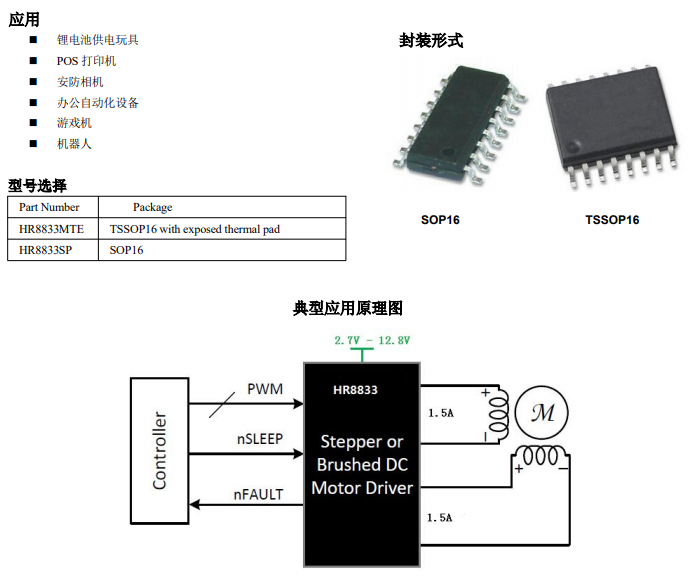

HR8833提供了用于玩具、打印机和其他电机集成应用的双通道电机驱动方案。HR8833有两个H桥驱动器，可以驱动两个刷直流电机，或者双极步进电机，或者螺线管或者其他感应负载。每个桥的功率输出模块由N沟道功率MOSFET组成，称为H桥驱动器。每个桥由一个整流电路和一个限流电路组成。内部关机功能包括过流保护、短路保护、欠压锁定保护和过温保护，并提供错误输出引脚。HR8833提供两种封装，一种是TSSOP-16裸垫封装，可有效提高散热性能，是无铅产品，销架采用100%无锡电镀。另一个封装是SOP16，没有裸垫。

特性

双通道H桥电流控制电动机驱动器

驱动两个直流电机或步进电机

低RDS(ON)电阻

1.5A驱动器输出（TSSOP16包）1.4A驱动器输出（SOP16包）

输出可以同时使用，提供最大3A驱动输出。

宽电压源，2.7V-12.8V

PWM电流整流器/限流器

过温关断电路

短路保护

欠压锁定保护
